Автомобильный кран КС-45734
Характеристики крана
Модель крана | КС-45734 |
Базовое шасси | УРАЛ NEXT |
Грузоподъемность с обычными (опасными) грузами, т | 16 |
Грузовой момент, тм | 60 |
Количество секций стрелы, шт | 3 |
Длина стрелы, м | 19,0 |
Размер опорного контура, м | 4,7х5,2 |
Зона работы, град | 240˚, 360˚ |
Вылет стрелы, м | 18,0 |
Мах. высота подъема крюка, м | 19,37 |
Скорость посадки, м/мин | 0,4 |
Кратность полиспаста (К) | 4 |
Ном. скорость подъема груза при К=мах-мin, м/мин | 7,2-30,8 |
Габаритные размеры крана (ДхШхВ), м | 10,8х2,5х3,7 |
Скорость телескопирования секций стрелы, м/мин | 14,3/ 24,0 |
Масса груза при телескопировании секций, т | 4,0 |
Полная масса крана с основной стрелой (без п/в), т | 17,9 |
Нагрузка на переднюю ось (без п/в), т | 6,1 |
Нагрузка на заднюю тележку (без п/в), т | 11,8 |
Масса (основного / максимального) противовеса, т | 0,0 / 4,0 |
Длина гуська, м | 7,0 |
Мах. вылет стрелы с гуськом | 23,0 |
Мах. высота подъема крюка с гуськом | 26,07 |
Время полного изменения вылета от max до min, с | 35 |
Время полного изменения вылета от min до мах, с | 20 |
Органы управления крановыми операциями | Боковые рычаги |
Прибор безопасности | ОГМ-240 |
Скорость передвижения, км/ч | 60 |
Файл грузовысотных х-к | 11154 |
График ГВХ | 11155 |
Ключевые особенности
- Секции стрелы с профилем овоидного типа, изготовлены с применением высокопрочной стали
- Синхронное выдвижение секций стрелы за счет одного гидроцилиндра телескопирования и системы полиспастов
- Усиленная конструкция поворотной рамы для возможности установки дополнительных противовесов
- Грузовая лебедка с планетарным редуктором и встроенным дисковым тормозом обладает широким диапазоном скоростей
- Рукоятки управления выносными опорами с двух сторон автокрана для улучшения обзора и увеличения скорости перевода автокрана в рабочее положение
- Современная комфортабельная кабина оператора
- Соответствие автокрана требованиям по габаритам, общей массе и нагрузкам на оси шасси (без противовесов)
- Цветной графический дисплей прибора безопасности диагональю 7˝ с сенсорным управлением
Шасси для крана
-
УРАЛ NEXT
6x6 -
КАМАЗ-43118
6x6 -
КАМАЗ-53605
4х2 -
КАМАЗ-43118-37 ГБО
6x6 -
ТЛ-5АЛМ ("Алтайлесмаш")
-
УРАЛ-4320-18 ГБО
6x6
Технические характеристики шасси УРАЛ NEXT
Шасси | УРАЛ-4320 |
Английское название | URAL-4320 |
Колесная формула | 6x6 |
Двигатель | ЯМЗ-536 |
Количество и расположение цилиндров | L6 |
Мощность двигателя, кВт (л.с.) | 208 (283) |
Коробка передач | ЯМЗ-1105 |
Число передач | 5 |
Типоразмер шин | 425/85 R21 |
Вместимость топливного бака, л | 300 |
Топливо | дизель |
Технические характеристики шасси КАМАЗ-43118
Шасси | КАМАЗ-43118 |
Английское название | KAMAZ-43118 |
Колесная формула | 6x6 |
Двигатель | КАМАЗ-740 / 667 |
Количество и расположение цилиндров | V8 / L6 |
Мощность двигателя, кВт (л.с.) | 221 (300) / 215 (292) |
Коробка передач | КАМАЗ-154/ 1310ТО |
Число передач | 10ст. / 9ст. |
Типоразмер шин | 425/85 R21 |
Топливо | Дизель |
Технические характеристики шасси КАМАЗ-53605
Шасси | КАМАЗ-53605 |
Английское название | KAMAZ-53605 |
Колесная формула | 4х2 |
Двигатель | КАМАЗ 667.511-300 |
Мощность двигателя, кВт (л.с.) | 215 (292) |
Коробка передач | 1310ТО |
Число передач | 9ст. |
Система торможения | Пневматическая |
Типоразмер шин | 12.00R20 |
Вместимость топливного бака, л | 210 |
Топливо | дизель |
Технические характеристики шасси КАМАЗ-43118-37 ГБО
Шасси | КАМАЗ-43118 CNG |
Английское название | KAMAZ-43118 CNG |
Колесная формула | 6x6 |
Двигатель | КАМАЗ-890.92 |
Количество и расположение цилиндров | V8 |
Рабочий объем цилиндров, см³ | 11762 |
Степень сжатия | 11,6...12,4 |
Мощность двигателя, кВт (л.с.) | 221 (300) |
Максимальный крутящий момент, Нм | 1226 |
Частота вращения при мах. крутящем моменте, об/мин | 1500 |
Коробка передач | КАМАЗ-154 |
Число передач | вперед - 10, назад - 2 |
Система торможения | Пневматическая |
Типоразмер шин | 425/85 R21 |
Вместимость топливного бака, л | 1040 = 9х80л+2х160л (11 баллонов) |
Технические характеристики шасси ТЛ-5АЛМ ("Алтайлесмаш")
Шасси | ТЛ-5АЛМ |
Двигатель | ЯМЗ-238М2 |
Мощность двигателя, кВт (л.с.) | 176 (240) |
Технические характеристики шасси УРАЛ-4320-18 ГБО
Шасси | УРАЛ-4320 CNG |
Английское название | URAL-4320 CNG |
Колесная формула | 6x6 |
Двигатель | Yuchai |
Количество и расположение цилиндров | L6 |
Рабочий объем цилиндров, см³ | 10338 |
Степень сжатия | 17,5 |
Мощность двигателя, кВт (л.с.) | 245 (333) |
Максимальный крутящий момент, Нм | 1350 |
Частота вращения при мах. крутящем моменте, об/мин | 1300 |
Коробка передач | ЯМЗ |
Число передач | 5 ст. |
Система торможения | Пневматическая |
Типоразмер шин | 425/85 R21 |
Вместимость топливного бака, л | 1262 = 5х80л+4х123л+2х185л (13 баллонов) |
Дополнительные опции
- Механизм для монтажа противовесов
- Противовесы массой до 4,0т
- Гусек 7 м
- Люлька г/п 250кг, высота подъема до 12,0м
- Люлька г/п 250кг, высота подъема до 22,0м
- Работа с опасными грузами
Преимущества модели
-
Высокие грузовые характеристики
- профиль секций стрелы овоидного типа обеспечивает высокую жесткость и прочность стрелы
- низкая масса стрелы за счет применения в конструкции высокопрочной стали и системы выдвижения секций одним гидроцилиндром и системой полиспастов
- большой опорный контур (4,7х5,2м) обеспечивает высокую устойчивость автокрану при работе с тяжелыми грузами на средних и дальних вылетах. Возможна работа на неполном опорном контуре (4,7х2,3м) -
Высокая информативность цветного графического дисплея блока индикации
- диагональ 7" с сенсорным управлением (с возможностью работы в перчатках)
- снятие информации о работе автокрана возможно с помощью USB-флеш-накопителя -
Высокая производительность выполняемых работ:
- улучшенная конфигурация крюковой подвески с возможностью её установки в вертикальное положение и кантования любыми грузозахватами позволяет легко выполнить работы по перепасовке грузового каната
- четырехкратная запасовка грузового каната обеспечивает высокую скорость подъема-опускания груза и сокращает время подачи крюка для строповки груза
- подпятники низкой массы с возможностью крепления непосредственно на штоках аутригеров обеспечивают простоту и легкость установки автокрана в рабочее положение при частых перестановках на стройплощадку

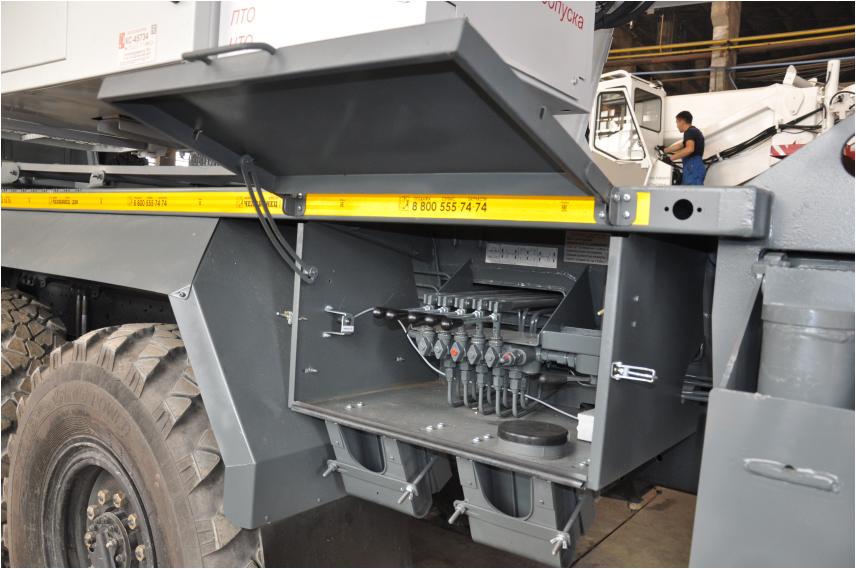

- рукоятки управления выносными опорами, расположенные с двух сторон автокрана, обеспечивают лучший обзор мест установки подпятников и снижение травматизма при переводе автокрана в рабочее положение
- LED-подсветка рукояток управления выносными опорами (с двух сторон автокрана) обеспечивает удобный доступ к рукояткам управления в темное время суток в любых климатических условиях -
Высокий уровень комфорта кабины оператора и повышенная эргономика рабочего места:
- утепление кабины в базовой комплектации
- установленные поручни и передняя площадка обеспечивают легкий доступ в кабину
- встроенный пульт управления и воздуховоды для обдува лобового и бокового стекол
- расширенная зона работы переднего и наличие второго (верхнего) стеклоочистителя
- наличие кармана для документов, крючка для одежды, плафона освещения, вентилятора, форточки в боковом стекле, солнцезащитной шторки
- эргономичное кресло с подголовником и боковыми рычагами управления крановыми операциями обеспечивают простоту управления и снижение утомляемости оператора -
Компактные размеры крановой установки обеспечивают высокую маневренность и мобильность автокрана при передвижении, а также возможность транспортировки крановой установки морским контейнером
