Автомобильный кран КС-65717 "СТ"
Автокран Челябинец Серии "СТ" воплотил в себе передовые технологии изготовления металлоконструкций, последние тренды краностроения, долгожданные, казалось бы, невыполнимые пожелания крановщиков и владельцев автокрана. Изюминкой модели является система стационарных съемников стрелы и задней балки нижней рамы, которые обеспечивают оперативный демонтаж данных узлов (в течении 30-40мин) для перевозки их на отдельном транспортном средстве. В транспортном положении (без стрелы и задней балки) кран соответствует требованиям весового контроля (нагрузка на заднюю тележку шасси составляет менее 15 тонн), и может свободно передвигаться по дорогам без штрафов и оформления специального разрешения. Кроме того, компактные размеры крана (длина всего 12,0 метров без разборки) позволяет легко перемещаться в плотном городском потоке и в ограниченном пространстве строительной площадки.
Базовое исполнение: четырёхсекционная стрела с профилем овоидного типа; основная крюковая обойма г/п 50 тонн; вспомогательная крюковая обойма г/п 25т.; грузовая лебедка с планетарным редуктором и дисковым тормозом; радиопульт управления выносными опорами; механизм для монтажа/демонтажа противовесов с дистанционным пультом управления; противовес массой 1,0 тонна с механизмом для монтажа-демонтажа противовеса; современная комфортабельная кабина оператора увеличенного объема, утепленная изолирующим материалом; комфортабельное кресло оператора; электропропорциональная система управления крановыми операциями при помощи джойстиков; отопитель кабины оператора; предпусковой подогреватель двигателя шасси; гидравлические съемники и быстроразъемные соединения гидротрасс стрелы и задних опор для оперативного демонтажа их с крана и передвижения автокрана с соблюдением нормативных требований по нагрузкам на оси; удаленный мониторинг за работой и передвижением автокрана (SkyLog) из любой точки России и в режиме реального времени; наружный световой индикатор нагрузки автокрана «светофор» - предупреждает работающих рядом с краном людей о предельно допустимых перегрузках, температура эксплуатации ±40˚С.
Характеристики крана
| Модель крана | КС-65717 |
| Базовое шасси | КАМАЗ-6560 |
| Грузоподъемность с обычными (опасными) грузами, т | 50 |
| Грузовой момент, тм | 195 |
| Количество секций стрелы, шт | 4 |
| Длина стрелы, м | 34,5 |
| Размер опорного контура, м | 7,9х7,7/7,6 |
| Зона работы, град | 360˚ с сохранением ГВХ |
| Вылет стрелы, м | 32,0 |
| Мах. высота подъема крюка, м | 36,2 |
| Скорость посадки, м/мин | 0,14 |
| Кратность полиспаста (К) | 12 |
| Ном. скорость подъема груза при К=мах-мin, м/мин | 3,8-45,63 |
| Габаритные размеры крана (ДхШхВ), м | 12,0х2,55х4,0 |
| Скорость телескопирования секций стрелы, м/мин | 10,6 |
| Масса груза при телескопировании секций, т | 10,0 |
| Полная масса крана с основной стрелой (без п/в), т | 38,0 (с п/в 1,0т) |
| Нагрузка на переднюю ось (без п/в), т | 7,5 (с п/в 1,0т) |
| Нагрузка на вторую ось, т | 7,5 (с п/в 1,0т) |
| Нагрузка на заднюю тележку (без п/в), т | 23,0 (с п/в 1,0т) |
| Масса (основного / максимального) противовеса, т | 1,0 / 11,5 |
| Длина гуська, м | 9,5 / 17,0 |
| Мах. вылет стрелы с гуськом | 41,0 / 48,0 |
| Мах. высота подъема крюка с гуськом | 45,6 / 53,1 |
| Глубина опускания, м | 40 |
| Время полного изменения вылета от max до min, с | 80 |
| Время полного изменения вылета от min до мах, с | 80 |
| Органы управления крановыми операциями | джойстики |
| Прибор безопасности | СБУК-306 |
| Скорость передвижения, км/ч | 60 |
| Файл грузовысотных х-к | 13918 |
| График ГВХ | 13942 |
| Новинка | true |
Ключевые особенности
-
![]()
Секции стрелы с профилем овоидного типа, изготовлены с применением высокопрочной стали -
![]()
Синхронное выдвижение секций стрелы за счет одного гидроцилиндра телескопирования и системы полиспастов -
![]()
Грузовая лебедка с планетарным редуктором и встроенным дисковым тормозом обладает широким диапазоном скоростей -
![]()
Поворотно-выдвижные опоры обеспечивают три вида опорного контура: полный, неполный, сближенный -
![]()
Противовес массой 1,0т., монтажный стол и механизм для монтажа-демонтажа противовесов в базовой комплектации -
![]()
Маслоохладитель в базовой комплектации -
![]()
LED-подсветка рукояток управления выносными опорами, на кабине оператора, оголовке стрелы и грузовой лебедке -
![]()
Современная комфортабельная кабина оператора -
![]()
Электропропорциональная система управления крановыми операциями при помощи джойстиков -
![]()
Цветной графический дисплей прибора безопасности диагональю 7˝ с сенсорным управлением -
![]()
Компактные размеры автокрана (длина всего 12,0м.!) обеспечивает высокую маневренность в стесненных условиях -
![]()
Температурный режим -40 +40°С
Секции стрелы с профилем овоидного типа, изготовлены с применением высокопрочной стали
Синхронное выдвижение секций стрелы за счет одного гидроцилиндра телескопирования и системы полиспастов
Грузовая лебедка с планетарным редуктором и встроенным дисковым тормозом обладает широким диапазоном скоростей
Поворотно-выдвижные опоры обеспечивают три вида опорного контура: полный, неполный, сближенный
Противовес массой 1,0т., монтажный стол и механизм для монтажа-демонтажа противовесов в базовой комплектации
Маслоохладитель в базовой комплектации
LED-подсветка рукояток управления выносными опорами, на кабине оператора, оголовке стрелы и грузовой лебедке
Современная комфортабельная кабина оператора
Электропропорциональная система управления крановыми операциями при помощи джойстиков
Цветной графический дисплей прибора безопасности диагональю 7˝ с сенсорным управлением
Компактные размеры автокрана (длина всего 12,0м.!) обеспечивает высокую маневренность в стесненных условиях
Температурный режим -40 +40°С Шасси для крана
Технические характеристики шасси КАМАЗ-6560
| Шасси | КАМАЗ-6560 |
| Английское название | KAMAZ-6560 |
| Колесная формула | 8х8 |
| Двигатель | КАМАЗ-740 |
| Количество и расположение цилиндров | V8 |
| Рабочий объем цилиндров, см³ | 11762 |
| Степень сжатия | 18,0 |
| Мощность двигателя, кВт (л.с.) | 294 (400) |
| Максимальный крутящий момент, Нм | 1766 |
| Частота вращения при мах. крутящем моменте, об/мин | 1300 |
| Коробка передач | 1820ТО |
| Число передач | 16ст. |
| Система торможения | Пневматическая |
| Типоразмер шин | 16,00R20 |
| Вместимость топливного бака, л | 350+210 |
| Топливо | дизель |
Технические характеристики шасси КАМАЗ-65201
| Шасси | КАМАЗ-65201 |
| Английское название | KAMAZ-65201 |
| Колесная формула | 8х4 |
| Двигатель | КАМАЗ 689.510-400 |
| Мощность двигателя, кВт (л.с.) | 287 (390) |
| Коробка передач | 1825ТО |
| Число передач | 16ст. |
| Типоразмер шин | 315/80 R22,5 |
| Вместимость топливного бака, л | 210 |
| Топливо | дизель |
Технические характеристики шасси УРАЛ-9593
| Шасси | УРАЛ-9593 |
| Английское название | URAL-9593 |
| Колесная формула | 8х8 |
| Двигатель | ЯМЗ-653 |
| Количество и расположение цилиндров | L6 |
| Рабочий объем цилиндров, см³ | 11122 |
| Степень сжатия | 16,7 |
| Мощность двигателя, кВт (л.с.) | 308,8 (420) |
| Максимальный крутящий момент, Нм | 1985 |
| Частота вращения при мах. крутящем моменте, об/мин | 1100-1300 |
| Коробка передач | FG16 |
| Число передач | 16 |
| Система торможения | пневматическая |
| Типоразмер шин | 14.00R20 |
| Топливо | дизель |
Дополнительные опции
-
![]()
Противовесы массой до 11,4т
-
![]()
Гусек 17.0 м (угол установки 0°-15°-30°)
-
![]()
Люлька г/п 250кг, высота подъема до 36,9м
-
![]()
Вторая (вспомогательная) грузовая лебедка
-
![]()
Удаленный мониторинг за работой крана
-
![]()
Электропривод крановый операций
Преимущества модели
-
Высокие грузовые характеристики
- подъем груза массой до 10,7 тонн на высоту 36,2 метров;
- возможность работы с грузами массой 19 тонн в радиусе 8,0 метров;
- возможность телескопирования грузов массой до 10,0 тонн среди уже смонтированных конструкций обеспечивает подачу тяжелых грузов в труднодоступные места;
- большой опорный контур (7,9х7,7/7,6м) обеспечивает высокую устойчивость автокрану при работе с тяжелыми грузами на средних и дальних вылетах с сохранением грузовых характеристик в передней рабочей зоне (за кабиной шасси). Возможно размещения крана в стесненных условиях строительной площадки за счет различных конфигураций (четыре вида) опорного контура; -
Высокая производительность выполняемых работ
- Усовершенствованная гидросистема обеспечивает надежность и простоту подачи рабочей жидкости к исполнительным механизмам. В состав системы гидравлики входит трехсекционный гидравлический насос и три гидрораспределителя на крановые операции. Машинист может быстро выполнять поставленные задачи, совмещая до трех рабочих операций может быстро выполнять поставленные задачи, совмещая до трех рабочих операций одновременно
- отсек гидрораспределителя управления выносными опорами с LED-подсветкой защищен от попадания пыли и влаги, обеспечивая быстрый доступ к рукояткам управления в любое время суток в любых климатических условиях
- подпятники низкой массы с возможностью крепления непосредственно на штоках аутригеров обеспечивают простоту и легкость установки автокрана в рабочее положение при частых перестановках на стройплощадке
- два комплекта подкладок под выносные опоры, различные по размерам, позволяют максимально эффективно использовать кран на неровном и слабом грунте
-
Компактные размеры крана (длина крана 12,0 метров!) обеспечивают маневренность в плотном городском потоке и в ограниченном пространстве строительной площадки
-
Мобильность при перемещении автокрана с одного объекта на другой за счет разрешенной высокой скорости (до 60 км/ч)
-
Высокий уровень комфорта кабины оператора и повышенная эргономика рабочего места
- утепление кабины в базовой комплектации, установленные поручни и передняя площадка обеспечивают легкий доступ в кабину, два стеклоочистителя, наличие кармана для документов, крючка для одежды, плафона освещения, форточки в боковом стекле, солнцезащитной шторки
- режим микропроветривания двери и фиксатор двери в открытом положении с замком исключает самопроизвольное закрытие дверей в ветреную погоду
- новая система распределения воздуха с наддувным вентилятором, дефлектор для обдува лобового стекла и стекла двери обеспечивает быстрый прогрев всего объема кабины и поддержание в ней комфортной температуры
- электропропорциональная система управления крановыми операциями при помощи джойстиков
- эргономичное кресло оператора с подголовником и подлокотниками
- комфортабельное кресло с подрессориванием и многочисленными регулировками, подголовником и боковыми рычагами управления крановыми операциями -
Безопасность работы
- LED-подсветка рукояток управления выносными опорами и светодиодное освещение зон установки аутригеров выносных опор, лебедки и зоны опускания груза позволяют выполнять работы в темное время суток
- радиопульт управления выносными опорами, при этом выдвигать опоры можно по отдельности из любой точки в радиусе до 50 метров в полевых условиях. Возможно одновременное выдвижение четырех аутригеров
- дистанционный пульт управления механизмом монтажа противовесов -
Высокая информативность цветного графического дисплея блока индикации
- диагональ 7" с сенсорным управлением (с возможностью работы в перчатках)
- снятие информации о работе автокрана возможно с помощью USB-флеш-накопителя -
Функциональность за счет комплектации дополнительными опциями:
- противовесы массой до 11,5т для повышения устойчивости и значительного увеличения грузовых характеристик на средних и дальних вылетах
o разнообразие масс противовесов (1,0т. / 3,0т. / 4,5т. / 6,0т.) позволяет подобрать оптимальный комплект противовесов под конкретный вид работ
- механизм для изменения угла наклона кресла оператора увеличивает обзор в вертикальной плоскости при любых длинах стрел и любом угле наклона стрелы
- работа с опасными (ядовитыми, взрывчатыми, радиоактивными) грузами массой до 40,0 тонн за счет комплектации грузовой лебедкой с двойным тормозом
- трехсекционный гусёк длиной 0,8-9,5-17,0 метров с изменяемым углом установки 0; 15 или 30˚ (опция) позволяет значительно увеличить подстреловое пространство и обеспечивает подъем груза массой до 2,5 тонн на высоту до 53 метров, что увеличивает технологические возможности крана и производительность выполняемых работ
- сменное рабочее оборудование (двухместная монтажная люлька грузоподъемностью 500кг) позволяет обслуживать здания и сооружения, линии электропередач и связи, выполнять другие работы, требующих подъема людей и инструмента на высоту до 38,6 метров. Дополнительно возможна электроизоляция корзины люльки до 1000В.
- ЭЛЕКТРОПРИВОД крановых операций от встроенного в нижнюю раму электродвигателя позволяет работать от электрической сети переменного тока 380В/50 Гц. Это позволяет исключить работу крановой установки от двигателя шасси и тем самым сэкономить денежные средства на приобретение дизельного топлива, увеличить ресурс двигателя шасси, снизить уровень шума, выполнять работы внутри закрытых помещений, а также существенно снизить вредные выбросы в окружающую среду. Работа крановой установки может осуществляться также от двигателя шасси (по выбору оператора крана). Эксплуатационные расходы при работе крановой установки от электрической сети в 3,5 ниже, чем затраты при работе на дизельном топливе (при отборе мощности от двигателя шасси). Прогнозный срок окупаемости электропривода – 3 квартала (при односменном режиме работы)

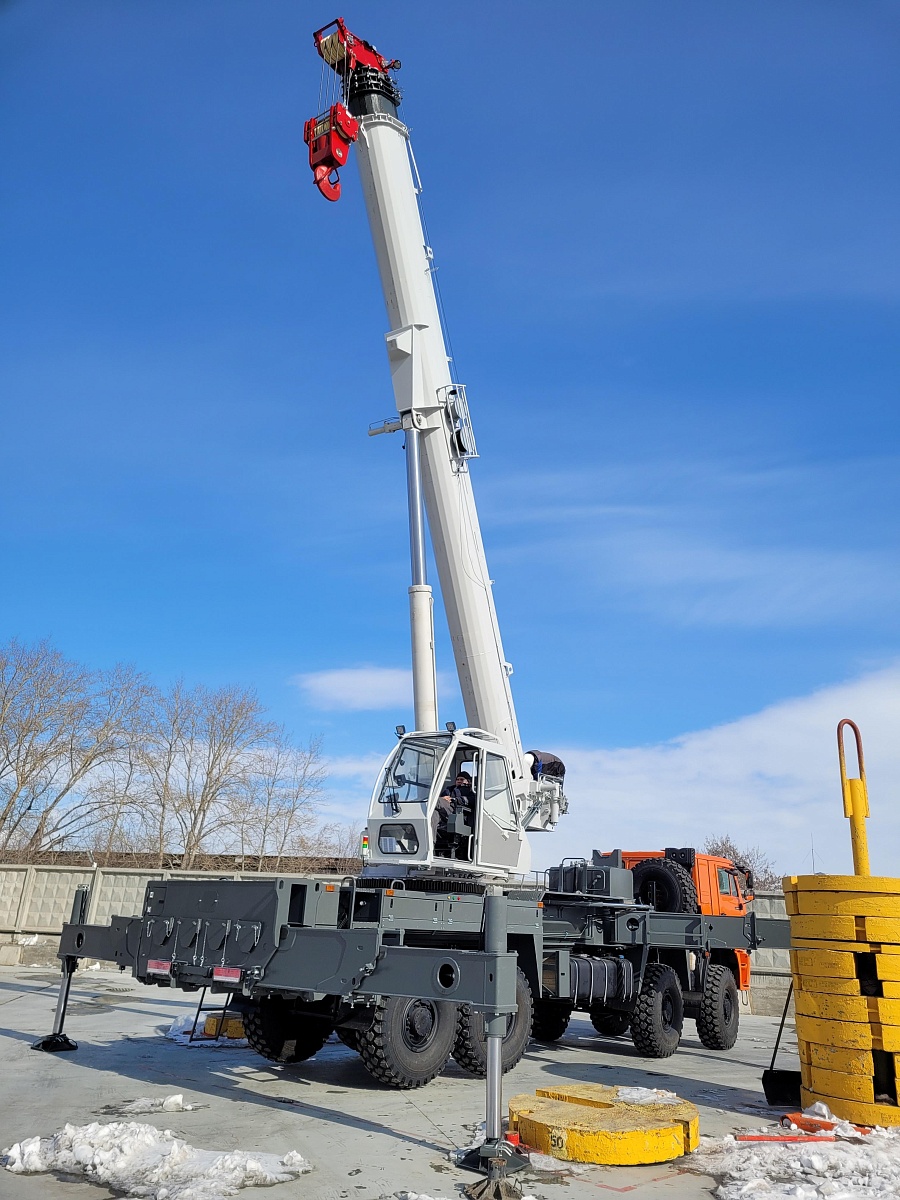

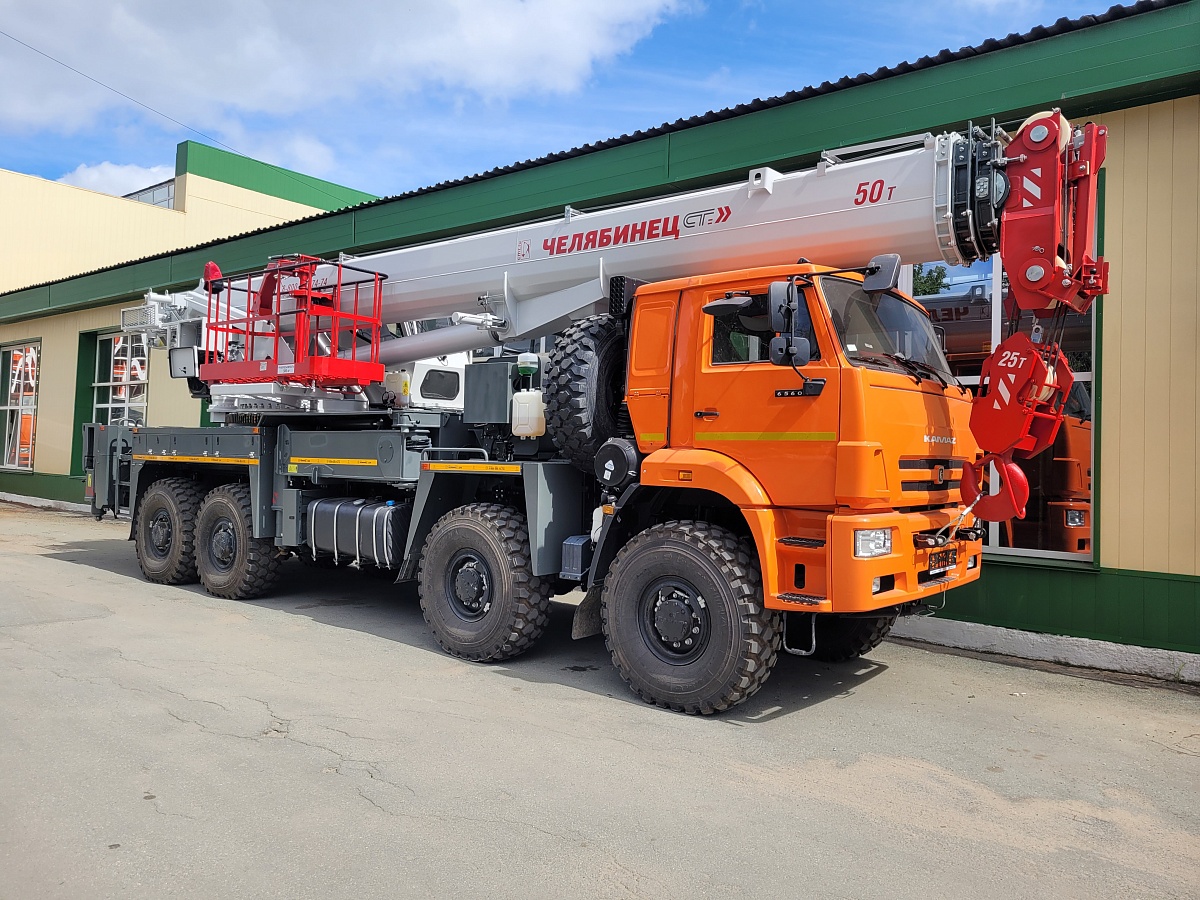

Фотографии крана КС-65717 "СТ"
