Автомобильный кран КС-55732 "СТ"
Автокран КС-55732 серии "СТ" обладает отличными грузовыми характеристиками за счет уникальной конструкции секций стрелы овоидного сечения, изготовленных с применением элементов из высокопрочной стали. Оптимальная компоновка крановой установки и опорный контур 5,75х6,3 метров обеспечивают хорошую устойчивость крану при работе в зоне до 360˚.
Базовое исполнение: трехсекционная стрела овоидного профиля; крюковая обойма г/п 25т.; грузовая лебедка с планетарным редуктором и дисковым тормозом; просторная комфортабельная кабина оператора, утепленная изолирующим материалом; эргономичное кресло оператора; органы управления - рычаги, отопитель кабины оператора, предпусковой подогреватель двигателя шасси, температура эксплуатации ±40˚С.
Характеристики крана
Модель крана | КС-55732 |
Базовое шасси | КАМАЗ-43118 |
Грузоподъемность с обычными (опасными) грузами, т | 25 |
Грузовой момент, тм | 90 |
Количество секций стрелы, шт | 3 |
Длина стрелы, м | 22,0 |
Размер опорного контура, м | 5,75x6,3 |
Зона работы, град | 270-290˚ и 360˚ |
Вылет стрелы, м | 20,3 |
Мах. высота подъема крюка, м | 22,9 |
Скорость посадки, м/мин | 0,3 |
Кратность полиспаста (К) | 6 |
Габаритные размеры крана (ДхШхВ), м | 12,0х2,55х4,0 |
Скорость телескопирования секций стрелы, м/мин | 17,0 |
Масса груза при телескопировании секций, т | 6,0 |
Полная масса крана с основной стрелой (без п/в), т | 21,0 |
Нагрузка на переднюю ось (без п/в), т | 6,5 |
Нагрузка на заднюю тележку (без п/в), т | 14,5 |
Масса (основного / максимального) противовеса, т | 0,0 / 5,5 |
Длина гуська, м | 7,0 / 9,0 / 10,0 |
Мах. вылет стрелы с гуськом | 27,0 / 29,0 / 30,0 |
Мах. высота подъема крюка с гуськом | 29,2 / 31,3 / 32,2 |
Время полного изменения вылета от max до min, с | 38,0 |
Время полного изменения вылета от min до мах, с | 33,0 |
Органы управления крановыми операциями | боковые рычаги |
Прибор безопасности | ОГМ-240 |
Скорость передвижения, км/ч | 60 |
Файл грузовысотных х-к | 13816 |
Хит продаж | true |
Ключевые особенности
- Секции стрелы с профилем овоидного типа, изготовлены с применением высокопрочной стали
- Синхронное выдвижение секций стрелы за счет одного гидроцилиндра телескопирования и системы полиспастов
- Шестикратная запасовка грузового каната
- Усиленная конструкция поворотной рамы для возможности установки дополнительных противовесов
- Рукоятки управления выносными опорами с двух сторон автокрана для улучшения обзора и увеличения скорости перевода автокрана в рабочее положение

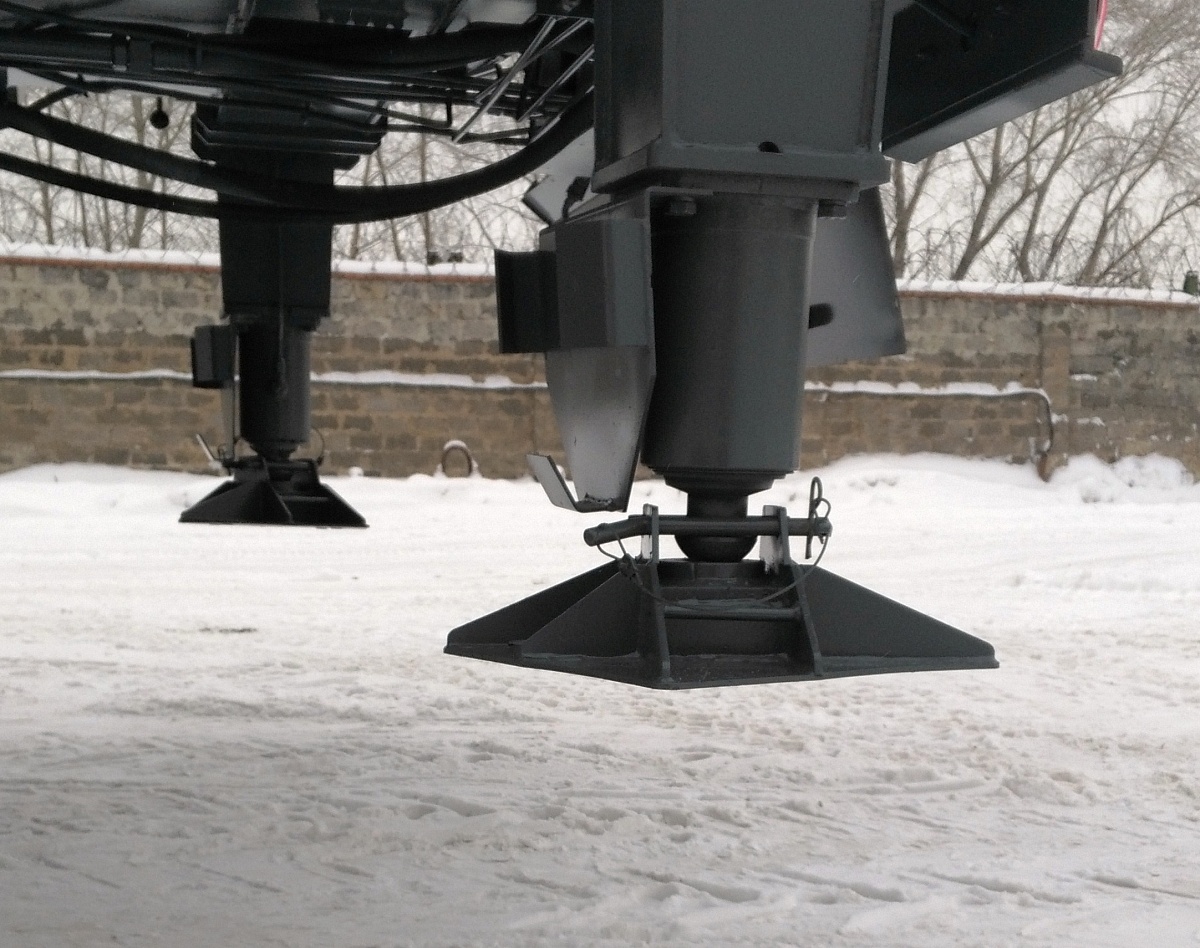

- Легкие подпятники с возможностью крепления на аутригерах обеспечивают легкость установки автокрана в рабочее положение
- LED-подсветка рукояток управления выносными опорами, на кабине оператора, оголовке стрелы и грузовой лебедке
- Эргономичное кресло оператора с подголовником и боковыми рычагами управления крановыми операциями
- Цветной графический дисплей прибора безопасности диагональю 7˝ с сенсорным управлением
- Соответствие автокрана требованиям по габаритам, общей массе и нагрузкам на оси шасси (без противовесов)
Шасси для крана
-
КАМАЗ-43118
6x6 -
КАМАЗ-65115
6x4 -
УРАЛ NEXT
6x6 -
КАМАЗ-43118-37 ГБО
6x6 -
ТЛ-5АЛМ ("Алтайлесмаш")
-
УРАЛ-4320-18 ГБО
6x6
Технические характеристики шасси КАМАЗ-43118
Шасси | КАМАЗ-43118 |
Английское название | KAMAZ-43118 |
Колесная формула | 6x6 |
Двигатель | КАМАЗ-740 / 667 |
Количество и расположение цилиндров | V8 / L6 |
Мощность двигателя, кВт (л.с.) | 221 (300) / 215 (292) |
Коробка передач | КАМАЗ-154/ 1310ТО |
Число передач | 10ст. / 9ст. |
Типоразмер шин | 425/85 R21 |
Топливо | Дизель |
Технические характеристики шасси КАМАЗ-65115
Шасси | КАМАЗ-65115 |
Английское название | KAMAZ-65115 |
Колесная формула | 6x4 |
Двигатель | КАМАЗ 667.510/511 |
Мощность двигателя, кВт (л.с.) | 225 (301) / 215 (292) |
Коробка передач | 1310ТО |
Число передач | 9ст. |
Типоразмер шин | 11,00 R22,5 |
Технические характеристики шасси УРАЛ NEXT
Шасси | УРАЛ-4320 |
Английское название | URAL-4320 |
Колесная формула | 6x6 |
Двигатель | ЯМЗ-536 |
Количество и расположение цилиндров | L6 |
Мощность двигателя, кВт (л.с.) | 208 (283) |
Коробка передач | ЯМЗ-1105 |
Число передач | 5 |
Типоразмер шин | 425/85 R21 |
Вместимость топливного бака, л | 300 |
Топливо | дизель |
Технические характеристики шасси КАМАЗ-43118-37 ГБО
Шасси | КАМАЗ-43118 CNG |
Английское название | KAMAZ-43118 CNG |
Колесная формула | 6x6 |
Двигатель | КАМАЗ-890.92 |
Количество и расположение цилиндров | V8 |
Рабочий объем цилиндров, см³ | 11762 |
Степень сжатия | 11,6...12,4 |
Мощность двигателя, кВт (л.с.) | 221 (300) |
Максимальный крутящий момент, Нм | 1226 |
Частота вращения при мах. крутящем моменте, об/мин | 1500 |
Коробка передач | КАМАЗ-154 |
Число передач | вперед - 10, назад - 2 |
Система торможения | Пневматическая |
Типоразмер шин | 425/85 R21 |
Вместимость топливного бака, л | 1040 = 9х80л+2х160л (11 баллонов) |
Технические характеристики шасси ТЛ-5АЛМ ("Алтайлесмаш")
Шасси | ТЛ-5АЛМ |
Двигатель | ЯМЗ-238М2 |
Мощность двигателя, кВт (л.с.) | 176 (240) |
Технические характеристики шасси УРАЛ-4320-18 ГБО
Шасси | УРАЛ-4320 CNG |
Английское название | URAL-4320 CNG |
Колесная формула | 6x6 |
Двигатель | Yuchai |
Количество и расположение цилиндров | L6 |
Рабочий объем цилиндров, см³ | 10338 |
Степень сжатия | 17,5 |
Мощность двигателя, кВт (л.с.) | 245 (333) |
Максимальный крутящий момент, Нм | 1350 |
Частота вращения при мах. крутящем моменте, об/мин | 1300 |
Коробка передач | ЯМЗ |
Число передач | 5 ст. |
Система торможения | Пневматическая |
Типоразмер шин | 425/85 R21 |
Вместимость топливного бака, л | 1262 = 5х80л+4х123л+2х185л (13 баллонов) |
Дополнительные опции
- Противовесы массой до 5,4т
- Гусек 7 м
- Гусек 10.0 м (угол установки 0°-15°-30°)
- Люлька г/п 250кг, высота подъема до 25,0м
- Работа с опасными грузами
- Электропривод крановый операций
Преимущества модели
-
Высокие грузовые характеристики
- подъем груза массой до 7,0 тонн на высоту до 22,9 метра
- возможность работы с грузами массой 10,5 тонн в радиусе 8,0 метров -
Большая рабочая зона
- перемещение грузов массой до 2,0 тонн на вылете 20,3 метров
- зона работы 270-290 и 360 градусов.
- сохранение грузовых характеристик в зоне 360° (за кабиной шасси) при комплектации противовесами массой 4,0 тонны или 5,5 тонн -
Отличная производительность
- подъем грузов со скоростью 7,0 м/мин при максимальной запасовке грузового каната
- выдвижение секций стрелы с грузом массой 6,0 тонн со скоростью 17,0 м/мин
- частота вращения крановой установки до 2,0 об/мин. обеспечивает высокую скорость выполнения цикличных операций -
Безопасность работы
- рукоятки управления выносными опорами, расположенные с двух сторон автокрана, обеспечивают лучший обзор мест установки подпятников и снижение травматизма при переводе автокрана в рабочее/транспортное положения
- LED-подсветка рукояток управления выносными опорами (с двух сторон автокрана) и светодиодное освещение зон установки аутригеров выносных опор, лебедки и зоны опускания груза позволяют выполнять работы в темное время суток -
Современная кабина оператора с утеплением изолирующим материалом
- эргономичное кресло оператора с подголовником и боковыми рычагами управления крановыми операциями
- цветной графический дисплеем блока индикации диагональю 7" с сенсорным управлением -
Соответствие требованиям весового контроля по нагрузкам на оси шасси
- нагрузка на заднюю тележку шасси не превышает нормативных значений (в комплектации без противовесов) -
Функциональность - возможность комплектации автокрана дополнительными опциями и установка различного навесного оборудования:
- противовесы (массой 1,0т. / 2,5т. / 4,0т. / 5,5т.) с механизмом для монтажа-демонтажа для повышения устойчивости и значительного увеличения грузовых характеристик на средних и дальних вылетах. Автоматическое определение массы установленного противовеса и выбор грузовой характеристики в зависимости от данного контргруза исключает ошибку оператора крана;
- электропропорциональное управление крановыми операциями при помощи джойстиков повышает плавность выполняемых работ и точность позиционирования груза;
- работа с опасными (ядовитыми, взрывчатыми, радиоактивными) грузами массой до 20,0 тонн;
- гусек длиной 7,0, 9,0 или 10,0 метров с изменяемым углом установки 0˚, 15˚ или 30˚ позволяет значительно увеличить подстреловое пространство и обеспечивает подъем груза массой до 3,0 тонн на высоту до 32,2 метра;
- двухместная монтажная люлька позволяет обслуживать здания и сооружения, линии электропередач и связи, выполнять другие работы, требующих подъема людей и инструмента на высоту до 25,0 метров. Дополнительно возможна электроизоляция корзины люльки до 1000В.
- ЭЛЕКТРОПРИВОД крановых операций от встроенного в нижнюю раму электродвигателя обеспечивает работу от электрической сети переменного тока 380В/50 Гц. Это позволяет исключить работу крановой установки от двигателя шасси и тем самым сэкономить денежные средства на приобретение дизельного топлива, увеличить ресурс двигателя шасси, снизить уровень шума, выполнять работы внутри закрытых помещений, а также существенно снизить вредные выбросы в окружающую среду. Работа крановой установки может осуществляться также от двигателя шасси (по выбору оператора крана). Эксплуатационные расходы при работе крановой установки от электрической сети в 3,5 ниже, чем затраты при работе на дизельном топливе (при отборе мощности от двигателя шасси). Прогнозный срок окупаемости электропривода – 3 квартала (при односменном режиме работы).
